一枚半透明的碳化硅晶圆在承载台上高速旋转，智能激光传感器在数秒内精确捕捉其边缘轮廓与中心，这场发生在微观世界的精准定位，已成为半导体制造良率的关键保障。

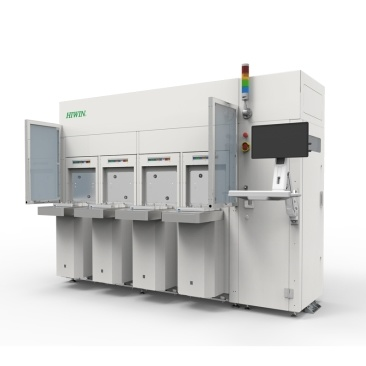

寻边器市场正迎来高速增长期，台北国际半导体展上，多家国际半导体设备及终端用户大厂密集拜访领先的精密传动制造商，探讨晶圆移载模组等高阶设备的合作机会。

晶圆在制程中需要经过数十个站点，移动时若有移位就会导致加工错乱。现代高效晶圆寻边系统能够在4.9秒内完成晶圆寻边、中心与角度等补正动作。

01 技术核心

晶圆寻边器的核心任务是实现晶圆的精确定位与校准。在半导体制造过程中，晶圆需要经过数十个加工站，任何微小的位置偏差都可能导致整批产品报废。

以一项行业领先的技术为例，其HPA系列三轴控制晶圆寻边器采用微型单轴机器人模组，实现高速化、高精度、高刚性、高效率与小体积的优势。这种内嵌式控制器设计无需额外设置控制器及走线空间，在相等规格条件下，产品体积达到业界最小。

寻边精度是衡量设备性能的关键指标。目前高精度型号的中心重复精度可达±0.1微米，而用于定位晶圆缺口的Notch角度重复精度也能达到±0.2°。这样的精度水平足以满足当前最先进的半导体制造工艺要求。

02 技术升级

传统寻边技术主要依赖对射式传感器，适用于遮光性良好的标准硅晶圆。但随着半导体材料多样化，特别是第三代半导体如碳化硅晶圆的出现，传统方法面临挑战。

新一代寻边技术采用智能光透型激光传感器，可支持透明、半透明与不透明等物件的轮廓侦测功能。这种传感器能够识别直径100mm至300mm的各类晶圆、玻璃基板。

针对透明与半透明晶圆的寻边难题，最新专利技术提出了多光纤传感器协同方案。通过精心布置的多组光纤传感器，即使对高透光率的晶圆也能实现精确定位。

03 应用扩展

晶圆寻边器已从传统半导体领域扩展到更广泛的应用场景。除了标准的硅晶圆加工，现代寻边设备也适用于LED产业的蓝宝石基板、光电产业的玻璃基板等材料的校准对位。

在半导体封装测试环节，寻边技术同样发挥关键作用。随着先进封装技术的发展，特别是CoWoS等2.5D/3D封装工艺的普及，对芯片位置精度的要求更为严格。

晶圆制造向大尺寸发展是行业趋势，12英寸晶圆已成为主流。这对寻边技术提出了更高要求，设备需要能够处理更大尺寸的晶圆，同时保持甚至提高定位精度。

04 创新突破

行业领先企业正在通过技术创新解决寻边领域的痛点问题。例如，通过高度可调节的载物台与支架设计，配合可调角度的信号发射与接收装置，使设备能够适应不同尺寸晶圆的寻边需求。

这种灵活的设计思路使得同一设备可以处理直径在一定范围内变化的多种晶圆，显著提高了设备利用率和生产灵活性。

另一项创新是通过算法优化提升寻边速度。目前最先进的寻边系统已能将单晶圆寻边时间控制在4.9秒以内，相比传统设备效率提升显著。

05 行业挑战

随着半导体工艺节点不断缩小，对寻边精度的要求呈指数级提高。当前7纳米以下工艺要求寻边精度达到亚微米级别，这对传感技术、机械稳定性和环境控制都提出了极高要求。

材料多样化是另一大挑战。从传统的硅晶圆到碳化硅、氮化镓等第三代半导体材料，不同材料的光学特性、机械特性差异显著，需要寻边技术具备更强的适应性。

此外，生产环境的洁净度要求也日益严格。现代半导体工厂需要设备满足ISO Class 3（Class 1）的洁净度标准，这对寻边器的材料选择、结构设计和制造工艺都提出了特殊要求。

随着半导体制造工艺持续向更小节点推进，全球高精度晶圆寻边器市场正保持稳定增长。台北国际半导体展上，参展的工具机及零组件厂商超过百家，其中专门针对半导体设备的厂商数量显著增加。

半导体产业向更高精度、更复杂工艺的发展趋势不会改变。这意味着一方面寻边技术需要持续突破精度极限，另一方面设备需要具备更强的智能化和适应性。

未来的寻边器将不仅仅是定位工具，更是集成了AI算法的智能感知系统，能够实时调整参数、预测设备状态，并主动优化生产过程。
