晶圆在加工过程中若有移位，就会导致加工错乱的状况，此时精准的寻边对位技术成为了避免损失的关键环节。

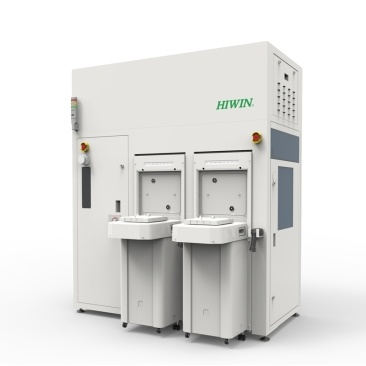

晶圆寻边器（Wafer Aligner）是半导体制造、LED产业和光电产业中不可或缺的关键设备，专门用于晶圆、玻璃等材料的边缘定位与校准对位。

在半导体晶圆制造过程中，一片晶圆需要经过数十个加工站点的处理，每次移动都可能产生微小的位置偏差。

01 设备核心功能

晶圆寻边器的核心功能是通过高精度传感器和先进的视觉系统，精准拍摄并分析晶圆的边缘轮廓。

它能将这些视觉信息转换为数字信号，通过复杂算法处理分析，准确计算出晶圆定位缺口（Notch）的位置、旋转角度和方向。

这一过程通常被称为“晶圆寻边、晶圆中心与角度等补正动作”。这种补正对确保后续加工步骤的精准性至关重要，因为即使是微小的位置偏差，也可能导致整片晶圆报废。

02 技术参数与性能表现

上银科技的HPA系列晶圆寻边器采用三轴控制设计，全系列采用微型单轴机器人模组，实现了高速化、高精度、高刚性、高效率与小体积的优势。

在性能指标上，该设备的中心重复精度达到±0.1，Notch角度重复精度达到±0.2°。寻边时间方面，最短可在4.9秒内完成全部寻边和补正动作。

这一速度表现意味着在高效生产线上，该设备几乎不会成为生产瓶颈，能够满足现代半导体制造对高效率的严苛要求。

03 设计优势与创新

晶圆寻边器的设计充分考虑了半导体制造环境的特殊需求。设备采用内嵌式控制器设计，无需额外设置控制器及走线空间，在相等规格条件下产品体积为业界最小。

这一特点对于空间宝贵的洁净室环境尤为重要，使设备能够更灵活地集成到各种自动化生产线中。

设备搭载智能光透型雷射感测器，可支持透明、半透明与不透明等物件的轮廓侦测功能，适用于直径100mm~300mm的晶圆、玻璃等材料。产品的洁净度等级达到ISO Class 3（相当于Class 1），完全满足半导体和光电产业的严格要求。

04 行业应用与价值

晶圆寻边器主要应用于半导体产业中的晶圆处理、LED产业的蓝宝石基板校准以及光电产业的玻璃定位等领域。

在半导体制程中，晶圆需要经过数十个站点的加工，移动过程中若有移位就会导致加工错乱。晶圆寻边器的应用能够有效避免这种移位造成的损失。

随着半导体器件尺寸不断缩小、集成度持续提高，对制造精度的要求也越来越高。晶圆寻边器作为确保制造精度的重要设备，其技术水平和可靠性直接影响最终产品的良率和性能。

05 技术发展趋势

从行业发展趋势来看，晶圆寻边器正朝着更高速度、更高精度和更智能化的方向发展。例如，通过采用更先进的传感器技术和算法优化，寻边时间有望进一步缩短。

设备的小型化也是重要发展方向之一，以适应半导体制造设备日益紧凑的布局需求。同时，集成化设计将成为主流趋势，更多功能将被整合到单一设备中，以提高整体系统的可靠性和效率。

随着人工智能和机器学习技术的应用，未来的晶圆寻边器可能会具备自适应学习能力，能够根据不同批次晶圆的特性自动优化寻边策略，进一步提高定位精度和效率。

当一片经过数十道工序的晶圆最终成为高性能芯片时，很少有人会想到，在制造旅程的最初阶段，一个能够在4.9秒内完成精准定位的设备，为所有后续精密加工奠定了无可动摇的基础。

晶圆寻边器虽不直接参与芯片的刻蚀与沉积，却如同一位沉默的领航员，确保每一片晶圆在复杂的制造迷宫中永不偏离轨道。
