一枚晶圆在半导体制程中需要穿梭数十个站点，任何微米级的移位都可能导致价值不菲的加工失误。

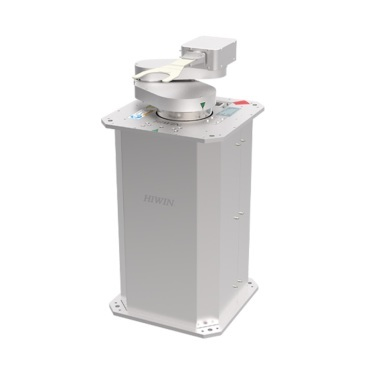

在现代半导体制造的前端设备中，晶圆移载系统如同无声的精密管家，确保每一片硅晶圆在制程间高效、洁净且精准地流转。上银科技的EFEM320-D03系统，正是这一核心环节的专业解决方案。

01 系统核心定位

晶圆移载系统是半导体设备前端模块的核心自动化系统，其主要功能是在晶圆加工设备与储存晶圆的标准化机械接口之间，实现晶圆的自动、高效、精准传输。

作为半导体生产线的“第一站”和“调度中枢”，该系统直接关系到整个制程的洁净度控制、生产节拍与良率保障。

与传统的人工或半自动搬运相比，自动化移载系统能显著降低人为干预带来的污染风险，确保晶圆在超高洁净环境下完成传输。

02 技术特性深度剖析

上银科技EFEM320-D03系统在设计上强调模块化整合与高精度控制。

该系统采用垂直整合策略，搭载自主研发的控制系统，关键优势在于其高度的客制化弹性。用户可根据具体制程需求，灵活选配多种高价值功能模块。

这些模块包括Wafer ID读取、晶舟盒RFID感应、晶圆寻边校正、凸片检知以及站点在席感测等周边配件。其中，“晶圆寻边器”技术尤为关键，它能确保晶圆在传输和交接过程中精准对位，从根源上避免因移位导致的加工错乱和材料损失。

03 核心性能与可靠性数据

在精度方面，EFEM系统表现卓越。通过精密的传感器阵列，系统能够对晶圆卡匣的摆放进行微米级侦测，确保取放精度达到微米等级。这一精度水平意味着其误差小于一根头发直径的十分之一。

可靠性则通过严格的国际认证来背书。该系统已通过国际半导体设备与材料协会的SEMI S2安全认证，洁净度达到Class 1级别，所有料件均符合RoHS环保规范。

此外，系统还支持SECS/GEM通讯协议，便于与工厂主控制系统无缝集成，并在异常情况下启动多重保护机制，保障设备与人员安全。

04 市场应用与成本效益

EFEM320系列系统的应用场景十分广泛，不仅适用于主流的半导体制造与光学检测设备，也兼容于太阳能及LED产业的生产线。其模块化设计允许客户根据产线布局，灵活选择1至8个晶圆载入/出埠，突破了业界常见的2个埠位限制。

在成本效益方面，采用此类自动化移载系统能为半导体制造商带来可观的经济回报。数据显示，EFEM系统可为半导体产线提供20%至40%的成本节约。

这一效益主要通过对“每单位晶圆成本”以及“设备总拥有成本”这两个半导体设备交易核心指标的优化来实现。

05 产业趋势与国产化机遇

当前，全球及中国半导体设备市场持续增长，为晶圆移载系统等关键子系统带来了明确的发展机遇。市场研究指出，自动化晶圆传送系统全球市场预计将以稳定复合增长率扩大。

更值得关注的是国产化替代趋势。近年来，由于国际供应链的不确定性增加和国外设备交付周期延长、价格高昂，为国内AMHS及EFEM厂商创造了宝贵的发展窗口。

据华泰证券研报分析，到2025年，中国AMHS市场规模预计将达到11亿美元。本土系统凭借更快的服务响应、更灵活的定制能力和具有竞争力的成本，正逐步在半导体晶圆代工、先进封装（如CoWoS）等关键产线中获得验证和导入机会。

随着半导体技术节点的不断推进和产线自动化需求的提升，晶圆移载系统的重要性日益凸显。在半导体制造车间里，精密的机械臂正以超越人眼辨识的精度，将承载着未来芯片的晶圆送入下一道工序。

产业的升级不仅发生在图纸和实验室，更发生在每一次无声的、完美的传输中。
