精准选型是设备稳定运行的基石

在自动化设备与精密机械领域，上银直线导轨作为核心传动元件，其正确选型直接关系到整机设备的精度、刚性及使用寿命。本文将为您系统梳理上银导轨滑块的选型要点，帮助您在众多产品型号中找到最匹配的解决方案。

上银导轨系列概览：匹配不同应用场景

上银提供多种系列的直线导轨产品，每个系列针对特定应用场景设计：

HG系列：为标准型导轨，是最常用型号，适用于磨床、铣床、车床、钻床、综合加工机等传统机床设备及精密量测仪器、搬运设备。

EG系列：为低组装型直线导轨，结构紧凑，特别适合产业自动化机器、半导体机械、雷射雕刻机、包装机器等空间受限的应用场景。

MGN/MGW系列：微型导轨设计，体积小巧，主要用于印表机、机器手臂、电子仪器设备、半导体设备等轻负载应用。

RG系列：采用滚柱型设计，承载能力更强，适用于高负载工况。

QG系列：静音型设计，噪音更低，适合对工作环境有安静要求的场合。

上银导轨选型核心参数解析

1. 确定轨宽与规格型号

轨宽是决定导轨负载大小的关键因素之一，也直接决定了产品的规格型号。

以上银的型号命名为例：HG2045这个型号中，“HG”代表系列，“20”代表导轨宽度为20mm，“45”代表滑块长度45mm。常见的导轨宽度有15、20、25、30、35、45、55、65mm等。

2. 计算导轨长度

导轨长度并非设备行程长度，而是总长=有效行程+滑块间距（2个以上滑块）+滑块长度×滑块数量+两端的安全行程。若增加了防护罩，还需加上两端防护罩的压缩长度。

3. 选择滑块类型与数量

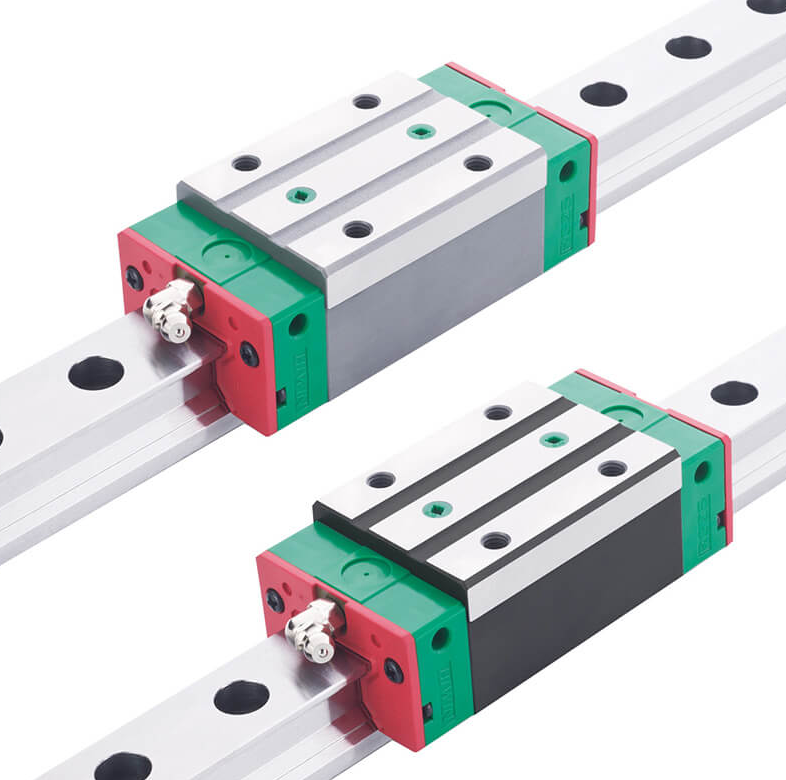

上银导轨主要提供两种滑块类型：法兰型（高度较低、宽度较大，安装孔为贯穿螺纹孔）和方形（高度较高、宽度较窄，安装孔为螺纹盲孔）。

两种滑块均有短型、标准型和加长型之分（也称为中负荷、重负荷和超重负荷），主要区别在于滑块本体的长度。滑块数量的确定原则是“少到可以承载，多到可以安装”。

4. 确定精度等级

上银导轨的精度等级分为：普通级(C)、高级(H)、精密级(P)、超精密级(SP)和顶级精度(UP)。

对于大多数产业机械，普通级精度已可满足要求；数控机床等设备通常选择P级；其他超精密机械则选择SP或UP级为宜。

5. 预压等级选择

预压等级表示滑块和滑轨之间的间隙大小或负间隙程度。

预压等级高的滑块滑动阻力大，等级低的阻力小。选择原则是：滑轨规格大、负载大、有冲击、精度高的场合可选预压等级高一点的，反之选低一点。需要注意的是，预压等级与滑轨使用精度成正比，但与使用寿命成反比。

专业选型流程九步法

根据上银官方推荐的选型准则，专业选型应遵循以下九个步骤：

使用条件设定：包括应用设备、行程、内部空间限制、运行速度与加速度、精度要求、使用频率、刚性要求、使用环境、负荷方式及要求寿命年限。

选择产品系列：根据第一步的条件设定，选择合适的导轨系列。

确定精度等级：依设备精度要求选择C、H、P、SP或UP等级。

初步确定滑块尺寸及数量：可依据经验选择，若与滚珠螺杆配合使用，所选直线导轨规格应与螺杆外径相似（如螺杆外径为35mm则选用HG35规格）。

计算滑块最大负荷：参照负荷计算例计算单个滑块最大等效负荷，并确认静安全系数符合要求。

选择预压力：根据刚性要求及安装面精度选择。

确认刚性：参照刚性表计算变形量，可通过提高预压力、加大选用尺寸或增加滑块数量来提高刚性。

计算使用寿命：依据使用速度、频率计算寿命距离，确保符合使用年限要求。

润滑方式选择：依设备需求选择润滑脂、润滑油或特殊润滑剂，并确定定期注入润滑脂或采用自动供油方式。

实际应用案例参考

在重型加工设备中，如上银HGW55CC/HGW55HC型直线导轨，作为上银直线滑轨中规格较大的型号，其最大可承受10吨的负载。

此类重型导轨的选型需特别关注负载计算与刚性验证，确保设备在高速运行与重载条件下保持稳定性。

精确的导轨选型是确保设备性能与寿命的基础。若您有特定的应用场景与技术要求，欢迎随时联系我们的技术团队，为您提供个性化的选型支持与解决方案。
