对于需要HGH25CA上银导轨技术数据的工程师和采购人员，我们整理了完整的型号规格、尺寸参数及性能数据，帮助您准确选型与应用。
HGH25CA导轨完整技术规格

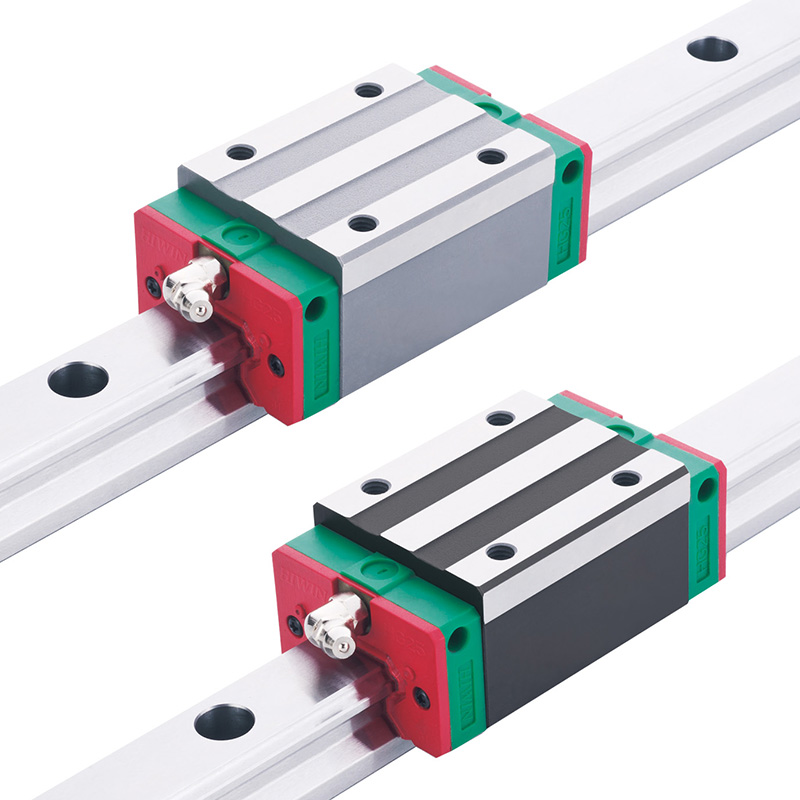

HGH25CA是上银HIWIN品牌HG系列中的重负荷型四方滑块直线导轨，采用四列式单圆弧牙型接触结构，整合优化设计，比普通直线导轨具有更高的负荷与刚性能力。
基本尺寸参数：
组件尺寸：组合高度H=40mm，滑块宽度W=48mm，滑块长度L=84mm
安装孔距：滑块安装孔距C=35mm×35mm，导轨安装孔距P=60mm
滑块型式：四方型(A型)，上锁式固定方式
负荷与刚性数据：
额定负荷：基本动额定负荷C=26.48kN，基本静额定负荷C0=56.19kN
容许静力矩：MR=0.64kN-m，MP=0.51kN-m，MY=0.51kN-m
重量：滑块重量0.51kg，导轨重量3.21kg/m
HG系列导轨核心特点
自动调心能力
源自圆弧沟槽的DF(45°-45°)组合，在安装时通过钢珠的弹性变形及接触点转移，可吸收安装面的偏差，产生自动调心效果，获得高精度稳定的平滑运动。
高刚性设计
采用四列式圆弧沟槽，配合四列钢珠等45度接触角度，使钢珠达到理想的两点接触构造，能同时承受上下和左右方向的负荷。必要时可施加预压进一步提高刚性。
互换性
HIWIN对生产制造精度严格管控，直线导轨尺寸能维持在一定水平内，滑块有保持器设计防止钢珠脱落，部分系列精度具有互换性。
选型与应用指导
精度等级选择
HG系列直线导轨的精度分为普通(C)、高(H)、精密(P)、超精密(SP)、超高精密(UP)共五个等级，用户可依据设备精度需求选用合适等级。
预压等级选择
HG系列提供三种标准预压：无预压(Z0)-适合负荷方向固定且冲击小、精度要求低的场合；轻预压(ZA)-适合轻负荷且要求精度高；中预压(ZB)-适合高刚性要求，且有振动、冲击力大的应用场景。
应用领域
HGH25CA导轨广泛应用于磨床、铣床、车床、综合加工机、放电加工机、精密量测仪器、木工机械、搬运机械等设备，特别适合重负荷、高精度要求的工业环境。
在安装HGH25CA导轨时，需注意将导轨的基准侧面贴紧安装基面，另一个侧面用适当间隔的压块压紧。严禁将导轨用过盈配合的方式镶进非精密加工的槽内，那样会导致导轨被槽误差扭曲而失去精度。
