在精密制造领域里，体积与性能往往难以兼得，但上银MGN12C直线导轨改写了这一规则。

高精度、小型化设备已成为现代工业发展的必然趋势。在半导体制造、医疗设备和自动化机器人等领域，如何在有限空间内实现高精度线性运动，一直是工程师们面临的挑战。

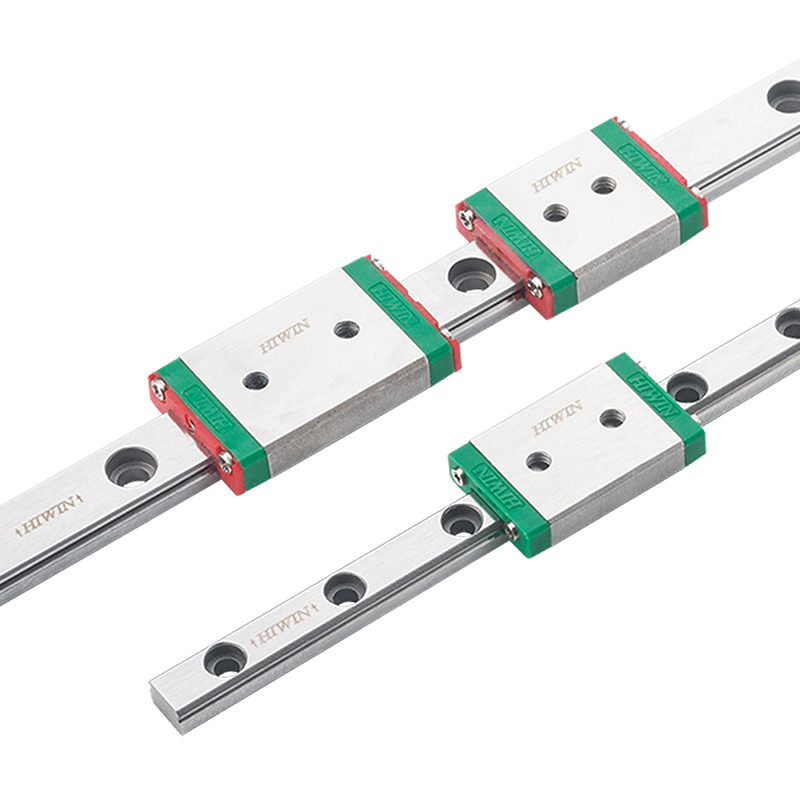

上银直线导轨MGN12C作为微型导轨技术的代表，正以其卓越的性能和紧凑的设计，为设备小型化提供了理想解决方案。

01 四大性能优势

上银MGN12C直线导轨融合了精密机械设计与先进材料科学，在微型导轨领域树立了新标杆。

该导轨采用哥德式四点接触设计，使钢珠与轨道形成四点接触，可同时承受上下左右方向的负荷，具备高刚性、高精度的特性。

其特殊的束制结构设计，保证了导轨系统在运行过程中的稳定性和可靠性。

在摩擦控制方面，MGN12C采用滚动摩擦方式，摩擦系数降至滑动导轨的1/50，动摩擦力与静摩擦力差距极小。

这一特性有效避免了床台运行时的打滑现象，使设备可实现μm级的定位精度。

导轨的磨损极少，能长时间维持精度，降低了设备维护成本和使用寿命周期内的精度漂移问题。

MGN12C的组合高度仅为13mm，安装孔尺寸为20*15mm。紧凑的设计使其特别适合空间受限的应用场景。

同时，该导轨基本动额定负荷达2.84KN，基本静额定负荷为3.92KN，在微型导轨中表现出优异的负载能力。

02 专业应用领域

上银MGN12C直线导轨凭借其小巧体积和卓越性能，在多个高精度要求行业发挥着关键作用。

在半导体制造设备中，MGN12C导轨提供了精确的定位和稳定的运动控制，确保了芯片制造和封装过程中的精度要求。

同时，在印刷电路板IC组装设备中，它的高速运动能力和低摩擦特性，大幅提高了生产效率和质量。

医疗设备是另一个重要应用领域，MGN12C的小型化设计满足了医疗设备紧凑空间的需求，而其高精度则保证了医疗过程的可靠性。

在机器手臂和精密测量仪器中，这款导轨同样表现出色，为复杂运动提供了稳定而精确的导向。

随着智能化发展，办公室自动化设备也越来越多地采用MGN12C这类微型导轨，以提升产品性能和可靠性。

03 导轨技术参数详解

上银MGN12C直线导轨的详细技术参数展示了其技术实力：

导轨宽度为12mm，高度为8mm；滑块宽度为27mm，长度为34.7mm。紧凑的尺寸使其非常适合小型设备使用。

在负载能力方面，MGN12C的容许静力矩为MR=25.48N·m，MP=13.72N·m，MY=13.72N·m。这一数据表明，即使在小尺寸下，它仍能承受相当的力矩负荷。

重直方面，滑块仅重0.034kg，导轨每米重量为0.65kg。轻量化设计减少了运动部件的惯性，有利于提高设备动态响应速度。

安装孔距方面，导轨的孔距P为25mm，一端端孔中心到端面距离E为10mm。这些精确的尺寸参数为工程师设计安装结构提供了便利。

导轨的固定螺栓规格为M3×8，符合微型导轨的安装特点。

04 选型参考指南

选择合适的直线导轨型号需要考虑多个技术因素和应用场景。

MGN12C提供了多种配置选项，滑块形状可选择标准型（C）或加长型（H），后者具有更高的力矩负荷能力和稳定性。

预压等级包括Z0（无预压）、Z1（轻预压）和ZF（普通间隙），用户可根据应用精度要求选择合适的预压等级。

精度等级方面，有C（普通级）和H（高级）两种选择，满足不同精度应用场景的需求。

材质可选择合金钢或不锈钢，不锈钢材质具备防锈特性，适合特殊环境使用。

导轨长度可根据需要选择，范围从60mm到1900mm，为用户提供了充分的定制空间。

导轨固定方式提供上锁式（R），便于安装和调整。

今年九月，横店集团东磁股份有限公司的一次招标中，上银直线滑轨被列入核心采购内容，其中就包括MGN12C型号。在各大企业的精密自动化设备升级中，这种微型导轨正成为不可或缺的关键部件。

随着上银科技在德国汉诺威欧洲工具机展上展示其最新的传动控制技术，微型导轨的创新应用将进一步推动高端制造设备向更精密、更高效的方向发展。

未来，随着半导体、医疗和自动化产业的升级，上银MGN12C这类高精度微型导轨的价值将更加凸显。
