在自动化设备对空间与精度要求日益严苛的今天，低组装直线导轨正成为精密机械设计的核心要素。

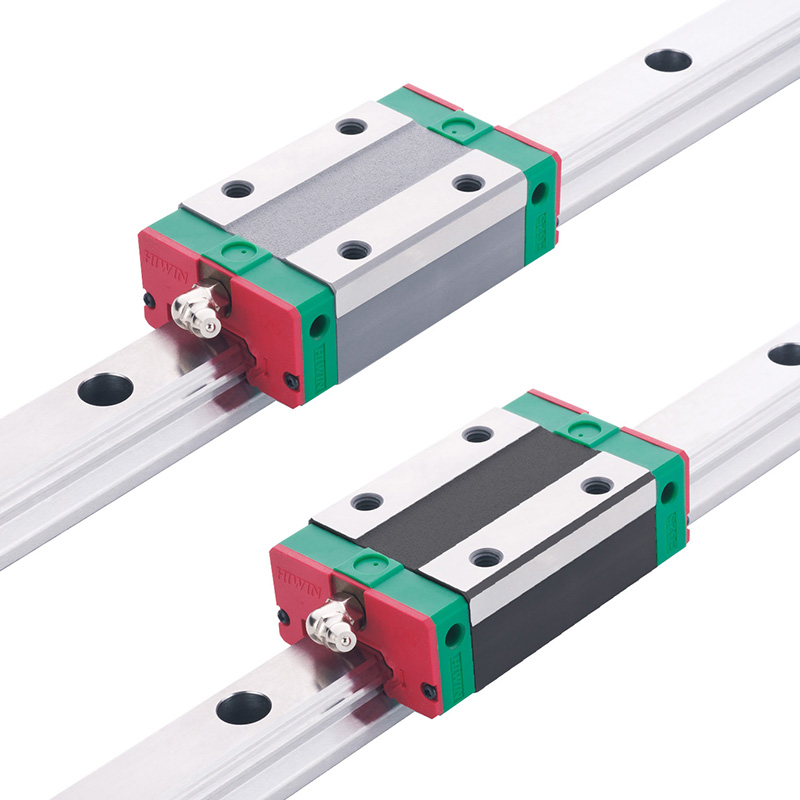

在工业自动化领域，直线导轨作为精密传动的重要组成部分，其性能直接影响到设备的精度、速度和稳定性。上银科技（HIWIN）作为全球知名的直线传动产品制造商，其EGH15CA四方型低组装直线导轨凭借出色的性能和紧凑的设计，在自动化设备、半导体机械、激光雕刻等领域获得广泛应用。

卓越性能：精密制造的结晶

上银EGH15CA直线导轨采用四列钢珠承受负荷设计，使其具备高刚性、高负荷的特性，同时具备四方向等负载特色及自动调心功能，可有效吸收安装面的装配误差，满足高精度应用需求。

该型号导轨的组合高度仅为24mm，安装孔尺寸为26×26mm，非常适合空间受限的小型设备使用。

EGH15CA的技术突破在于其降低了组合高度及缩短了滑块长度，同时保持了较高的负载能力。基本动额定负荷达7.83KN，基本静额定负荷为16.19KN，容许静力矩为0.13KN-m（MR）、0.10KN-m（MP）和0.10KN-m（MY）。

这些数据表明，即使在小尺寸条件下，EGH15CA依然能够承受相当的负载，为高速自动化产业机械提供了可靠的直线运动解决方案。

创新设计：细节决定品质

上银EGH15CA直线导轨在设计上有多项创新：

钢珠保持器设计是EGH15CA的一大亮点。滑块上设有专门的钢珠保持器，可有效防止钢珠脱落。

这不仅方便客户安装直线导轨，当取下滑块时也不会出现钢珠脱落的情况，大大提高了安装和维护的便利性。

润滑系统方面，滑块两端采用密封式润滑注油孔设计，可通过钢珠循环将润滑油带到表面，达到全面润滑的效果。

这种设计有效降低了摩擦系数，使摩擦系数降至滑动导引的1/50，显著降低了设备运行所需的驱动马力。

精度等级方面，EGH15CA提供C（普通级）和H（高级）两种精度等级可选，用户可根据具体应用需求选择合适的精度等级，实现μm级的定位精度。

应用领域：广泛而精准

上银EGH15CA直线导轨因其优异的性能特点，在多个领域得到了广泛应用：

在半导体设备中，EGH15CA的高精度和低磨损特性能够满足晶圆传输和芯片加工对精度的严苛要求，确保生产过程的稳定性和产品良率。

激光雕刻设备同样受益于EGH15CA的精密导向能力，其高速度特性适用于高速往返运行的激光头，提供稳定的运动轨迹，确保雕刻精度。

自动化生产线中的搬运机器和输送装置也大量采用EGH15CA直线导轨，其可同时承受上下左右方向的负荷能力，使设备在各种工况下都能保持稳定运行。

此外，在精密量测仪器和木工机械中，EGH15CA都能发挥重要作用，帮助设备实现精确的直线运动，提高生产效率和产品质量。

安装与维护：专业才能精准

为确保上银EGH15CA直线导轨发挥最佳性能，正确的安装和维护至关重要：

安装指导方面，组装时只需铣削或研磨床台上的导轨装配面，并按建议步骤将导轨、滑块分别以特定扭力固定于机台上，即能重现加工时的高精度。

对于接长导轨的情况，需注意同一套导轨副编同一英文大写字母，连续阿拉伯数字表示连接顺序，对接端头由同一阿拉伯数字相连对接组合。

精度保持方面，直线导轨的磨耗非常小，故机台能长时间维持精度。但为确保长期稳定运行，仍需定期进行润滑维护。滑块上设置的油嘴可直接以注油枪打入油脂，也可换上专用油管接头连接供油油管，实现自动供油机润滑。

防误差设计考虑到导轨热膨胀引起的轴向伸长，要求在导轨的接牙位置处留有0.03-0.05mm的间隙，这一细节对保持长期运行精度至关重要。

随着工业4.0时代的到来，对自动化设备精度、速度及稳定性的要求不断提高。上银EGH15CA直线导轨以其紧凑的结构、出色的性能及可靠的品质，正成为精密机械制造领域不可或缺的关键部件。

无论是半导体设备、激光加工机械还是精密测量仪器，EGH15CA都能提供可靠的直线运动解决方案，助力企业提升设备性能和生产效率。
