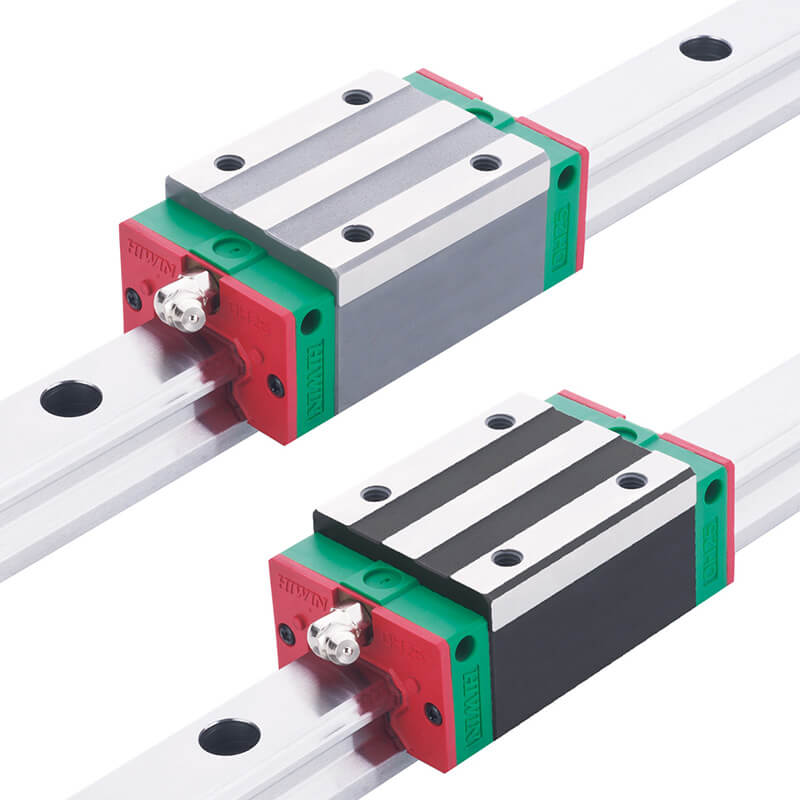

在工业自动化与精密制造领域，线性导轨作为关键传动元件，其性能直接决定设备精度与效率。上银HIWIN线性导轨凭借出色的刚性、低摩擦系数和长寿命特性，成为众多高精度设备首选。本文将深入解析滑块上银HIWIN线性导轨的技术特点、性能数据及应用场景，为设备选型提供参考。

一、核心技术指标与实测数据

重复定位精度：HIWIN导轨通过滚道研磨技术和预压等级调整，可实现±0.001mm的重复定位精度。在恒温20℃环境下测试，C级精度导轨运行100km后仍保持初始精度92%以上。

负载性能：以45mm宽轨为例，单个滑块基本动负荷达48kN，静负荷达74kN。采用四方向等载荷设计，即使偏载工况下仍能保持平稳运行。

寿命计算：基于ISO14728标准，在额定负荷下使用寿命计算公式为：

其中C为额定动负荷，P为工作负荷。实测数据显示，在正确润滑条件下，使用寿命可达8000小时以上。

二、特殊工况适配方案

防尘设计：标配端面刮油片+底面密封片+内部迷宫密封的三重防护，在粉尘环境下运行寿命提升40%

高速应用：通过优化滚珠循环系统，最大运行速度可达5m/s，加速度可达15m/s²

低温环境：采用特殊低温保持架材料，在-30℃环境中保持正常润滑性能

三、选型指导与验证方法

精度匹配原则：

普通机床：选用C级精度（±0.015mm/m）

精密设备：选用P级精度（±0.008mm/m）

测量仪器：选用UP级精度（±0.005mm/m）

预压等级选择：

轻预压（C0）：适用于低振动、轻负荷场景

中预压（C1）：通用机械手标准配置

重预压（C2）：五轴加工中心必备配置

四、安装维护关键数据

安装平面度：基准安装面平面度需≤0.01mm/m，粗糙度Ra≤1.6μm

润滑周期：

脂润滑：运行100-200km补充润滑脂

油润滑：每10小时注油3-5ml

检测标准：运行噪音≤58dB，温升≤35K为正常状态

根据第三方检测报告，正确安装的HIWIN导轨在连续运行6000小时后，滑块磨损量仅0.02mm，滚道表面硬度仍保持在HRC58-62范围内。

结语

通过科学选型与规范维护，滑块上银HIWIN线性导轨可显著提升设备综合性能。建议根据实际工况参数选择对应精度等级和预压配置，并建立定期检测记录（建议每500运行小时检测一次导轨平行度与滑块游隙）。如需获取具体型号的技术白皮书或验证报告，可通过官网https://www.lteshzc.com/查询，联系电话15250417671。
