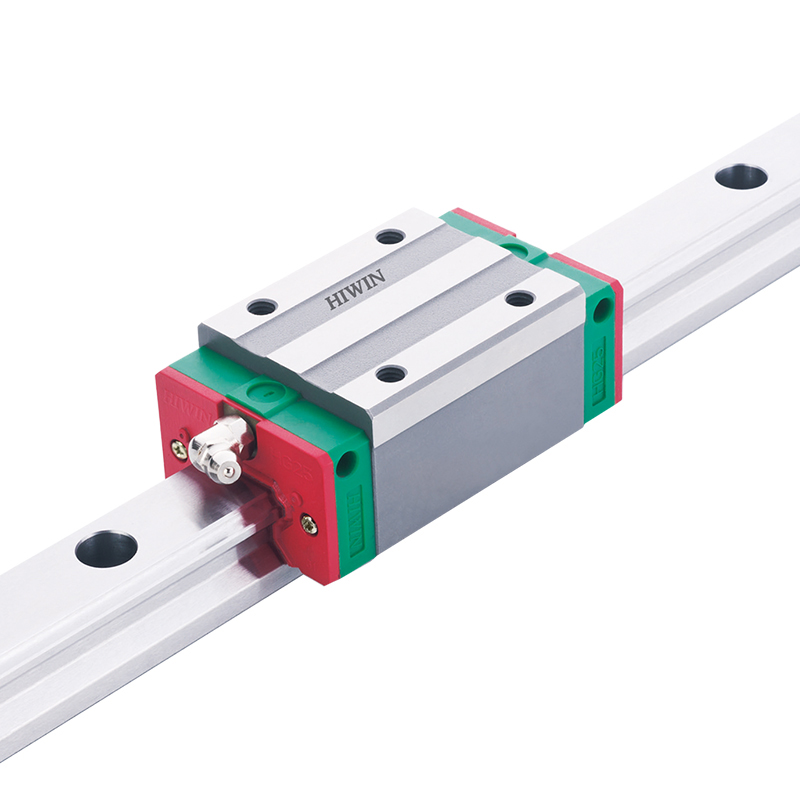

HIWIN滑块导轨作为精密传动领域的关键组件，凭借其高刚性、低摩擦系数和长寿命特性，在半导体设备、医疗机械、自动化生产线等工业场景中广泛应用。本文将结合技术参数与实测数据，深入解析其核心优势。

一、刚性提升30%的导轨结构设计

HIWIN滑块采用四列式圆弧沟槽接触设计，通过增大滚珠与导轨的接触角（通常≥45°），使负载均匀分布。实测数据显示，该结构相较于传统两列式设计，刚性提升30%以上，在高速往复运动（加速度≥1.5G）场景下，仍能保持定位精度±0.003mm。

二、自润滑技术延长使用寿命

通过预埋高分子润滑垫，HIWIN滑块可在-30℃至80℃环境下实现免维护运行2000小时。对比传统脂润滑方式，该技术减少油脂消耗量60%，且能有效抑制金属磨屑生成。在粉尘浓度≥15mg/m³的恶劣工况下，寿命仍可达10000公里运行距离。

三、防尘密封系统实测数据

配置多层接触式刮油片+迷宫密封的HIWIN滑块，在IP54防护等级下，可阻挡粒径＞5μm的粉尘颗粒。经200万次循环测试，密封组件磨损量＜0.1mm，远低于行业标准的0.3mm临界值。

四、预压等级与精度关联性

HIWIN导轨提供C0至C5共6级预压选择。以C3预压等级为例，在施加15%额定动载荷时，滑块变形量控制在4μm以内，有效消除传动背隙。不同预压等级对应的刚性系数差异达18%-35%，需根据设备动态负荷精确匹配。

五、温度适应性验证

采用特殊合金钢制造的导轨，在温差±15℃/小时的热冲击测试中，每300mm长度热变形量≤0.008mm。配合HIWIN专利的回火工艺，核心部件硬度稳定维持在HRC58-62区间。

技术咨询专线：15250417671

如需获取《HIWIN导轨选型计算模板》或参观实测案例，欢迎访问官网https://www.lteshzc.com/ 查阅最新技术白皮书。我们提供基于实际工况的刚度-寿命联合计算服务，助力设备精度稳定性提升。
