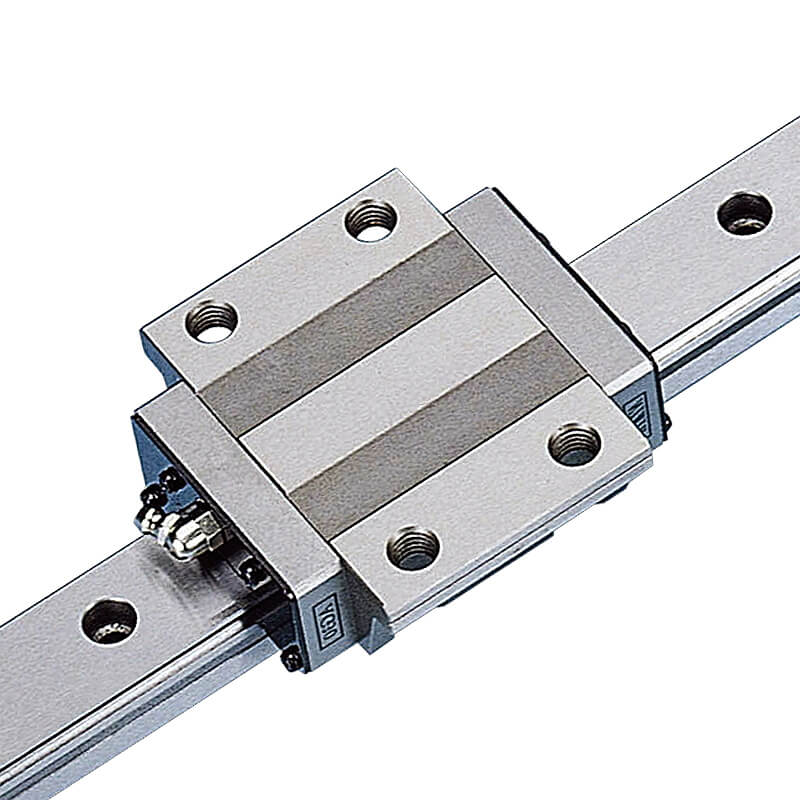

上银导轨作为精密传动领域的核心部件，其规格参数直接决定了设备运行的精度、刚性与使用寿命。本文将深入解析上银导轨的关键规格，帮助工程师快速掌握选型要点，避免因参数理解偏差导致设备性能不达预期。
一、核心结构参数：决定安装兼容性
导轨宽度（W）
常见规格有15mm、20mm、25mm、30mm、35mm、45mm等，宽度越大承载能力越强。例如HG系列25mm宽导轨单根静态额定负载可达18kN，而45mm宽导轨可提升至42kN。
滑块类型
法兰型（标准型）：安装孔位于滑块两侧，占总量75%应用场景
方形型：安装孔位于滑块顶部，适用于空间受限工况
加长型：滑块长度增加30%-50%，力矩承载能力提升25%以上
二、精度等级：影响设备定位性能
根据ISO标准分级（实测数据）：
C级（普通级）：单向定位重复精度±5μm
H级（精密级）：单向定位重复精度±3μm
P级（超精密级）：单向定位重复精度±1.5μm
SP级（超高精密）：单向定位重复精度≤1μm
三、额定负载参数：确保结构安全
以HRW30CA系列为例：
静态额定负载(C0)：径向38kN，反向42kN
动态额定负载(C)：径向28kN，反向31kN
静态容许力矩(M)：俯仰18N·m，偏摆22N·m，旋转35N·m
四、预压等级选择：平衡刚性与阻力
轻预压（C1）：适用于低速轻载场景，运行阻力≤0.002
中预压（C2）：通用机床应用，刚性提升40%
重预压（C3）：高速高精度设备，刚性提升65%
五、特殊环境适配规格
防尘设计
标配金属刮板+迷宫密封，可升级双唇密封件，粉尘环境使用寿命延长3.8倍
耐腐蚀处理
镀锌处理：耐盐雾测试120h
不锈钢材质：耐盐雾测试2000h
实际选型中需综合评估运行速度（最高8m/s）、加速度（可达15m/s²）、工作温度（-30℃至80℃）等动态参数。建议通过官网规格书（联系15250417673获取https://www.lteshzc.com/）验证具体型号的振动系数、温度系数等修正参数，确保在极端工况下的可靠性。
通过精准匹配规格参数，可显著提升设备综合性能。某立式加工中心采用P级精度+重预压配置后，定位误差由±8μm优化至±2μm，同时刀具寿命提升30%，印证了规格选型对设备效能的决定性作用。
