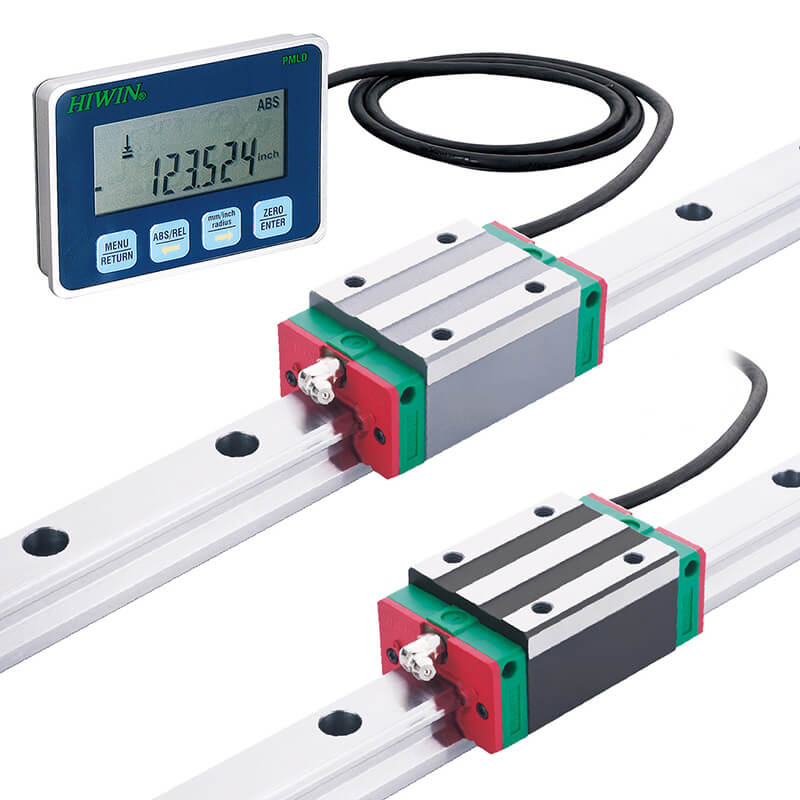

在工业自动化领域，直线导轨作为精密传动元件的核心，其性能直接决定了设备的精度、速度与稳定性。台湾上银（HIWIN）作为全球知名的直线传动品牌，其产品以高刚性、低噪音与长寿命著称，广泛应用于数控机床、半导体设备及精密测量仪器中。本文将深入解析上银直线导轨的关键参数配置，为用户选型提供实用参考。

一、核心参数解析：从型号到性能指标

型号编码规则

以上银常见的EG系列为例，型号“EGH15CA”中：

EG：代表低组装高度导轨类型；

H：表示四排滚珠高刚性设计；

15：导轨宽度15mm；

C：精度等级（C为高级，P为普通级）；

A：滑块类型（A为标准法兰型）。

此编码体系需结合具体系列理解，例如HGR系列多用于重负载场景，宽度范围可达25-65mm。

精度等级与互换性

上银直线导轨精度分为普通级（P）、高级（H）、精密级（SP） 三级：

P级：行走平行误差≤0.12mm/米，适用于搬运设备；

H级：误差≤0.08mm/米，常见于CNC加工中心；

SP级：误差≤0.05mm/米，专用于光刻机等高精密设备。

所有等级均具备互换性，导轨与滑块可单独更换，降低维护成本。

二、关键性能数据与配置建议

额定负载与刚性系数

EGH15CA的额定动负载（C）为7.2kN，静负载（Co）达9.8kN；

在预压等级中预压（Z0） 下，刚性值提升至180N/μm，较无预压状态提高约30%；

重载型号如HGR45的静负载可达58kN，适用于冲压机等冲击负载场景。

寿命计算与润滑优化

依据ISO 14728-1标准，寿命公式为：

其中P为等效负载，若导轨承受径向力300N+轴向力150N，则P≈380N（系数取1.2）。

建议润滑周期：脂润滑每运行100km补充一次，油润滑需保持0.1cm³/min流量。

三、安装调试与故障预防

预压调整技术要点

通过调整滑块端部的偏心螺栓，可实现预压等级切换：

Z0（中预压）：适用于一般切削设备，预压量0.03-0.05mm；

Z1（重预压）：用于振动环境，预压量0.06-0.08mm。

实测数据显示，正确预压可降低30%的行走振动。

防尘与工况适配

标准品防护等级为IP54，若在金属粉尘环境（如磨床），需加装SC系列金属刮屑器，可将异物侵入率控制在<0.01%。在高温工况（80℃以上），建议选用SHS-V系列耐高温规格，保持-30℃~150℃范围内的精度稳定性。

四、选型指南：数据驱动决策

根据实际应用场景推荐配置：

轻型搬运设备：EG系列宽度15mm，精度P级，预压Z0；

高速电主轴：HGR系列宽度25mm，精度H级以上，预压Z1；

洁净环境：选用不锈钢材质+自润滑模块，摩擦系数<0.002。

结语

通过精准解读参数配置，可最大化发挥上银直线导轨的性能潜力。建议用户结合设备负载、速度及环境要求，参考官方技术文档（联系官网https://www.lteshzc.com/ 电话15250417671）进行针对性选型，以实现最佳投入产出比。
