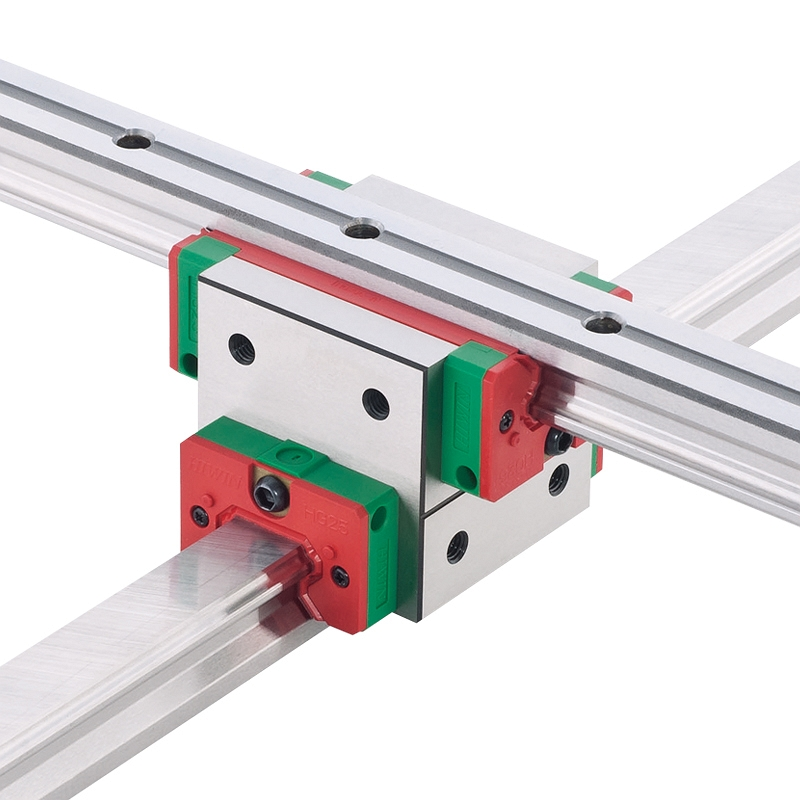

在工业自动化与精密机械领域，直线导轨作为核心的传动元件，其性能直接决定了设备的精度、速度与稳定性。台湾上银（HIWIN）作为全球知名的直线传动品牌，其产品以高刚性、高精度和长寿命著称。本文将深度解析台湾上银直线导轨的关键外形参数，并提供详实的选型数据，助您精准匹配应用需求。

一、核心外形参数解析：不只是长宽高

外形参数不仅是安装的依据，更是性能的体现。对于上银直线导轨而言，以下几个参数至关重要：

导轨宽度（W）与高度（H）

定义：导轨的横截面宽度和高度，是决定导轨整体尺寸和负载能力的根基。

数据参考：常见规格如15、20、25、30、35、45、55等（单位：mm）。例如，一款型号为HGW25CC的导轨，其“25”即代表导轨宽度为25mm。通常，宽度与高度呈一定比例，共同构成了导轨的“骨架”。宽度越大，导轨的额定负载越高，抗力矩能力越强。

滑块长度（L）与安装孔距（P）

定义：滑块的长度直接影响其内部滚珠的数量和接触面积，而安装孔距则是将滑块固定到设备上的关键尺寸。

数据参考：以25mm宽度的导轨为例，其滑块长度可能有53mm、63mm、80mm等多种规格。安装孔距（P）则是滑块两端安装螺钉的中心距离。例如，一个长度为63mm的滑块，其安装孔距P可能为50mm。精确的孔距是确保滑块受力均匀、避免变形的关键。

导轨安装孔距（F）

定义：沿导轨长度方向，相邻两个固定螺钉孔之间的中心距。

数据参考：这是一个常被忽略但极其重要的参数。孔距过大会导致导轨安装后中间段下挠，影响直线度。标准孔距通常为60mm、70mm或80mm。对于高精度或长行程应用，必须严格按照官方推荐的孔距进行安装，以确保导轨的平直度。

二、关键性能关联参数：藏在外形里的“硬实力”

有些参数虽非纯粹的外形尺寸，但与外形紧密关联，共同定义了导轨的性能。

轨道长度（L轨）

这是用户根据设备行程自行定制的尺寸。需要注意的是，单根导轨的最大长度受制造工艺限制，过长则难以保证直线度。常规情况下，单根长度可达3000mm至4000mm。

精度等级

上银直线导轨的精度等级通常标注在型号中，如C、H、P级。虽然这不直接是一个外形参数，但它通过严格的尺寸公差和行走平行度来体现。例如，P级（精密级） 导轨的高度H和宽度W的公差控制远比普通级更为严苛，确保了运行时的超低波动。

三、选型实战：如何利用外形参数

假设需要为一台高速雕铣机选型，要求高刚性、高精度。

步骤一：确定负载与力矩。通过计算工作台和工件的重量，以及切削力产生的力矩，初步选定导轨宽度。例如，需要中等偏上负载，可考虑35mm宽度的系列。

步骤二：确定精度等级。雕铣机对加工精度要求高，应选择P级精度。

步骤三：确定滑块类型与数量。为提高刚性和稳定性，通常会选用两根导轨，每根配两个法兰型滑块。此时需核对设备设计图，确保滑块安装孔距（P）与设备底板上的螺纹孔位匹配。

步骤四：确定导轨长度与安装孔距。行程确定后，导轨长度=有效行程+滑块长度+安全余量。安装时，必须保证底板上的螺纹孔与导轨安装孔距（F）完全一致，并使用扭力扳手按推荐扭力锁紧。

结语

深入了解台湾上银直线导轨的外形参数，是进行正确选型与高效安装的第一步。这些冰冷的数字背后，是确保设备平稳、精准、长期运行的核心密码。在进行非标设备设计或备件更换时，请务必精确测量或查阅官方规格表，以确保万无一失。
