在自动化设备与精密机械制造领域，上银导轨滑块凭借高精度、高性价比的优势，成为众多企业的首选。但面对上银丰富的产品系列，如何精准选型，实现性能与成本的最佳平衡?本文将从产品特性、应用场景、选型步骤等方面，为您提供专业选型攻略。

　　一、上银导轨滑块核心优势与产品矩阵

　　上银(HIWIN)作为全球知名传动元件制造商，其导轨滑块产品具备三大核心竞争力：

　　• 高精度与稳定性：采用独特的滚道设计和精密研磨工艺，定位精度可达 ±10μm(H 级)，重复定位精度 ±3μm，满足精密加工需求。

　　• 高性价比：相比进口一线品牌，价格平均低 15%-20%，交货周期仅 7-10 天，助力企业降本增效。

　　• 全系列覆盖：涵盖直线导轨、微型导轨、滚珠花键等 12 大产品系列，适配不同负载与工况。

　　二、上银导轨滑块选型六大核心步骤

　　1. 明确工况需求

　　• 负载计算：根据设备运行状态，计算静态负载(F_{static})和动态负载(F_{dynamic})。例如，数控机床工作台需同时考虑工件重量(垂直负载)和切削力(侧向负载)，参考公式：F_{static} = K \times (F_v + F_l)(K为安全系数，建议取 1.5-2.5)。

　　• 精度要求：依据设备加工精度选择对应等级，如 PCB 钻孔机需 P 级(±5μm)精度，普通自动化生产线选用 N 级(±20μm)即可。

　　2. 匹配产品系列

　　• 轻载高速场景：推荐 EGH/EGW 系列，其不锈钢材质搭配低摩擦设计，运行速度可达 8m/s，适用于手机屏幕贴合机。

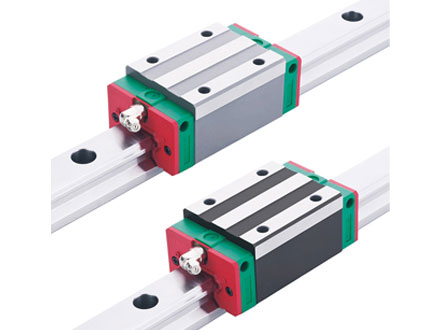

　　• 重载加工场景：HGH/HGW 系列采用四排滚珠设计，额定动载荷提升 30%，是龙门加工中心的理想选择。

　　3. 确定安装尺寸

　　• 轨宽选择：根据负载大小，35-45mm 轨宽适用于中载设备(如自动化仓储机器人)，55-90mm 轨宽则适用于重型机床。

　　• 滑块数量：多滑块并联可提高承载能力，但需注意跨距设计(建议≤导轨长度的 1/3)，避免刚度不均。

　　4. 环境适应性评估

　　• 粉尘环境：选用带双唇密封(E3 级)的滑块，如 HGW 系列，有效阻挡铁屑、灰尘侵入。

　　• 洁净室：EGW-CA 系列采用树脂保持架和不锈钢材质，符合 ISO 5 级洁净标准，常用于半导体封装设备。

　　5. 辅助功能选配

　　• 润滑系统：可选配自动润滑器(如 K1 系列)，减少维护频次，延长使用寿命。

　　• 传感器集成：针对智能化需求，部分型号支持内置位移传感器，实现实时状态监测。

　　6. 验证与测试

　　• 样本数据核对：通过上银官方选型手册(可在官网下载)，对比额定负载、寿命等参数。

　　• 样品测试：优先申请样品进行试运行，重点检测噪音值(EGW 系列运行噪音<55dB)、温升情况及定位重复性。

　　三、典型行业选型案例解析

　　1. 3C 电子制造

　　设备类型：手机盖板检测设备

　　选型方案：MGN15 微型导轨 + MGW7C 滑块，轨宽仅 15mm，定位精度 ±8μm，满足视觉检测的高精度需求。

　　2. 数控机床

　　设备类型：立式加工中心

　　选型方案：HGH45CA 直线导轨 + HGW45CC 滑块，搭配预压等级 H 级，实现 ±10μm 定位精度，确保复杂曲面加工质量。

　　3. 医疗设备

　　设备类型：医用 CT 床

　　选型方案：EGW25CC 不锈钢滑块，无磁设计且符合生物相容性标准，运行平稳无噪音，保障患者检查体验。

　　四、选型避坑指南

　　• 参数匹配误区：避免仅关注价格而忽略负载系数，如将轻载型 EGH 系列用于重载设备，可能导致滑块过早失效。

　　• 配套兼容性：确保滑块与导轨精度等级一致(如 H 级导轨需配 H 级滑块)，否则影响运行稳定性。

　　• 售后服务：选择上银官方授权经销商，享受 2 年质保及免费安装调试服务。

　　结语

　　科学选型上银导轨滑块，需综合考量工况需求、产品特性及成本预算。通过 “需求分析 - 产品匹配 - 测试验证” 的系统化流程，既能满足设备性能要求，又能实现高性价比。立即获取《上银导轨滑块选型对照表》，一键对比 10 + 热门型号参数，让选型更高效!如果您在选型过程中有任何疑问，欢迎在线咨询，或联系我们获取一对一技术支持。
